Progetterò pcb multi layer per l'interfaccia sensore

Hai bisogno di un PCB affidabile che colleghi sensori, microcontrollori e segnali del mondo reale? Progetto PCB puliti e professionali a 2 strati per progetti embedded e IoT, dalla cattura dello schema alla realizzazione di schede completamente routingate e pronte alla produzione.

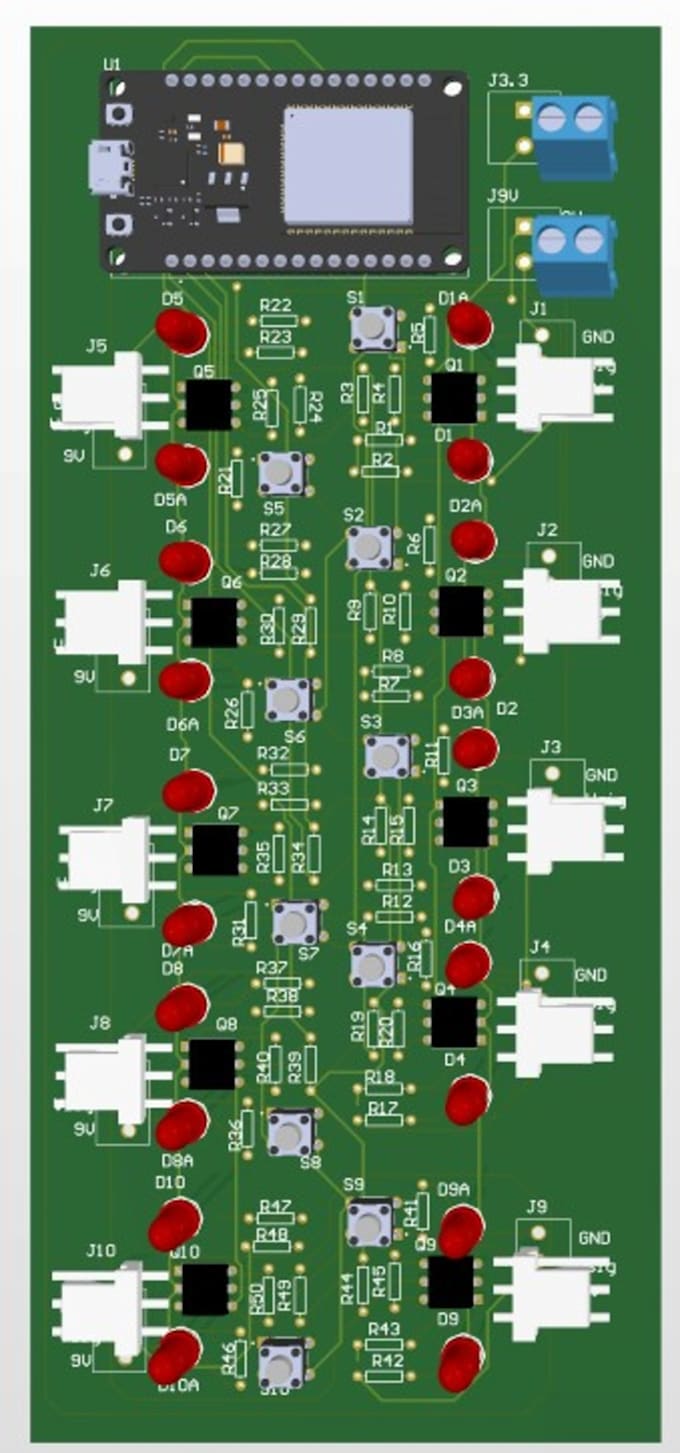

Come esempio nel portfolio, ho progettato un PCB di interfaccia analogica a 10 canali basato su ESP32, utilizzando ingressi isolati con optocoupler (4N35), attenuazione di tensione e percorsi di segnale bufferizzati per convertire in modo sicuro i segnali sensore da 9V a livelli logici di 3,3V per trigger di interrupt stabili del microcontrollore. Questo è mostrato nella mia galleria gig come prova della qualità e complessità con cui lavoro.

Cosa offro:

Cattura dello schema

layout e routing di pcb multi layer

Circuiti di condizionamento del segnale (divisori di tensione, buffer, optocoupler, relè)

Integrazione microcontrollore (ESP32, Arduino, STM32 e altri)

Selezione delle footprint dei componenti e preparazione BOM (Bill of Materials)

Controlli di progettazione per la produzione (DFM)

File Gerber, forature e pick-and-place pronti per la fabbricazione

Perché lavorare con me:

• Esperienza pratica nella costruzione di hardware funzionante e testato, non solo progetti teorici
• Comunicazione chiara durante tutto il processo
• Progetti ottimizzati per la manufacturabilità
