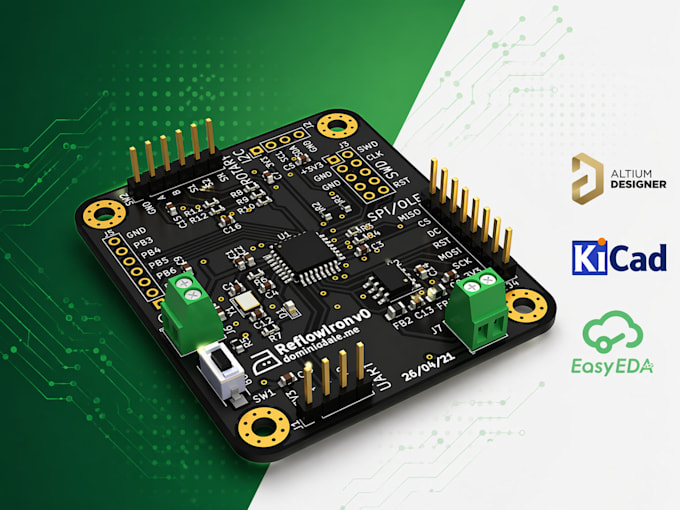

Progetterò layout pcb, schema e file gerber per progetto iot, esp32 e stm32

Riceverai file Gerber, file drill, schema, BOM, Pick & Place, immagini 2D, rendering 3D e file STEP — tutto formattato per JLCPCB e PCBWay. Tutto ciò di cui il tuo produttore ha bisogno per realizzare subito la tua scheda.

Sì. Progetto regolarmente PCB per ESP32, ESP8266, STM32, Arduino e RP2040. Da semplici nodi sensore IoT a schede di sviluppo complete con USB, SPI, I2C e UART — gestisco la progettazione dello schema e il layout PCB dall'inizio alla fine.

Lavoro con Altium Designer, KiCad, EasyEDA e Proteus. Posso continuare un progetto esistente nel tuo strumento preferito e consegnare file nativi più esportazioni Gerber, BOM, Pick & Place e STEP con ogni ordine.

Ogni progetto viene revisionato secondo le linee guida DFM di JLCPCB e PCBWay prima della consegna. Verifico distanze, dimensioni dei drill e peso del rame. Per l'assemblaggio con JLCPCB preparo anche BOM e CPL nel formato richiesto.

Sì. Condividi il tuo concetto, diagramma a blocchi o circuito di riferimento e prima costruirò uno schema completo, otterrò la tua approvazione e poi passerò al layout PCB. Tu mantieni il controllo prima che vengano generati i file Gerber.

Se il tuo progetto ha alta densità di componenti, segnali ad alta velocità o necessita di piani dedicati di alimentazione e massa — sì. STM32, hub USB, HDMI e moduli RF di solito richiedono più di 4 strati. Scrivimi e ti consiglierò la configurazione giusta.

Scrivimi prima di ordinare. Condividi lo scopo del circuito, il numero di componenti, la preferenza di layer, le dimensioni della scheda e il fab target. Ti confermerò il pacchetto giusto e i tempi, così il tuo progetto PCB sarà ben definito fin dal primo giorno.

Il pacchetto Basic include 1 revisione, quello Standard 2, e quello Premium revisioni illimitate. Le revisioni coprono modifiche al layout, rerouting delle tracce, riposizionamento dei componenti e correzioni DRC. Cambiamenti significativi nello scope potrebbero richiedere un ordine separato.

Sì. Condividi foto o documentazione parziale della tua scheda esistente e ricostruirò lo schema e creerò un layout PCB pulito e aggiornato. Utile per hardware legacy, schede discontinue o redesign che necessitano miglioramenti.

Ogni layout supera i controlli DRC e ERC, la verifica delle distanze e la revisione DFM secondo le regole della fabbrica. Dimensioni delle vias, silkscreen, distanza rame dal bordo e impedenza sono tutti verificati affinché la tua scheda funzioni al primo tentativo.
