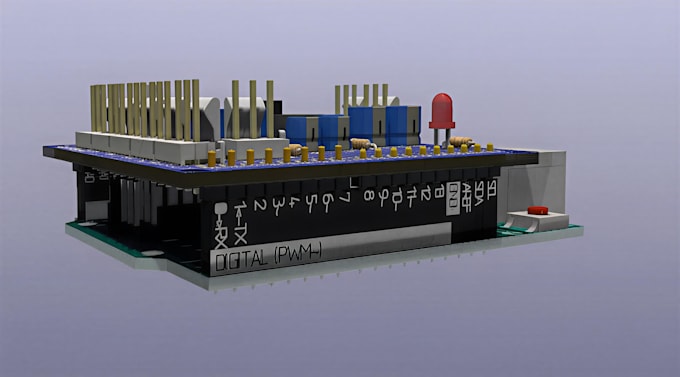

Progetterò design ad alta velocità multilayer pcb con controllo dell'impedenza e revisione DFM
Progettazione PCB di precisione per hardware ad alta velocità e affidabile
Sono un ingegnere elettronico professionista specializzato in progettazione di PCB multilayer ad alta velocità per la produzione reale. Fornisco progettazione schematica, layout focalizzato sull'integ...
Informazioni su questo servizio
Costruire una scheda ad alta velocità per HDMI, PCIe, DDR, USB-C o MIPI? Progetto pcb multilayer con controllo dell'impedenza con forte integrità del segnale e file pronti per la produzione per prestazioni affidabili.
Cosa offro:
- Layout pcb ad alta velocità (48 strati)
- Routing con impedenza controllata e guida allo stackup
- Pair differenziali e matching delle lunghezze (HDMI/PCIe/MIPI/USB-C)
- Matching delle lunghezze e pair differenziali
- Pianificazione di placement e percorsi di ritorno SI-aware
- File Gerber + fori pronti per la produzione
- Bill of Materials (BOM) in CSV/XLSX
- File STEP 3D per l'alloggiamento
- File sorgente (Altium Designer, OrCAD, KiCad, EasyEDA)
- Interfacce: HDMI, MIPI DSI/CSI, USB, PCIe, Ethernet, SDIO
- Guida al prototipaggio e revisioni
Perché scegliermi:
- Focus su integrità del segnale, controllo dell'impedenza e DFM
- Vincoli chiari per HDMI, PCIe, DDR, USB-C, MIPI
- Deliverables pronti per la fabbricazione che puoi inviare a qualsiasi fabbricante di pcb
- Comunicazione chiara e iterazioni rapide
Deliverables:
- Gerber + fori
- SCH + BRD
- BOM (CSV/XLSX)
- File 3D STEP
- Note di fabbricazione / stackup
Condividi i tuoi interfacce, velocità di dati target, numero di strati e fab house, ti consegnerò un pcb ad alta velocità stabile e pronto per la produzione che puoi fabbricare con fiducia.
FAQ
Traduzione automatica.
Produci o spedisci pcb fisici?
No. Consegnò file di progettazione pronti per la fabbricazione (Gerber, BOM, SCH/BRD, STEP). Puoi produrre e assemblare con qualsiasi azienda di PCB.
Quali interfacce supporti per il routing ad alta velocità?
HDMI, PCIe, USB/USB-C, MIPI DSI/CSI, Ethernet e SDIO. Gestisco pair differenziali, matching delle lunghezze e controllo dell'impedenza.
Fornisci stackup con impedenza controllata e note di fabbricazione?
Sì. Le versioni Standard e Premium includono guida allo stackup e note di fabbricazione per soddisfare l'impedenza target con il fab scelto.
Puoi revisionare o sistemare un pcb ad alta velocità esistente?
Sì. Posso verificare routing, percorsi di ritorno, matching delle coppie e vincoli, e fornire file di layout ottimizzati e raccomandazioni.
Quali formati di file riceverò?
File Gerber + fori, file sorgente SCH + BRD, BOM (CSV/XLSX) e opzionale file STEP 3D per l'alloggiamento.
Quali livelli e complessità puoi gestire?
Da 4 a 8 strati, inclusi pcb complessi con interfacce HDMI/PCIe/DDR/MIPI.
Includi simulazioni di integrità del segnale?
Fornisco routing SI-aware e controllo dell'impedenza. Possono essere aggiunte simulazioni SI complete su richiesta se necessario.
Di cosa hai bisogno da me per iniziare?
Le tue interfacce, velocità di dati target, numero di strati, fab house (se scelto), vincoli e eventuale schema o design di riferimento.
Puoi aiutare con il prototipo e la consegna alla fab?
Sì. Fornisco note DFM, guida allo stackup e consigli per il prototipaggio per garantire una produzione senza problemi.
