Progetterò PCB RF ad alta velocità, PCB audio, layout multistrato, controllo dell'impedenza

Se cerchi un ingegnere PCB ad alta velocità professionista per layout RF, multilayer e controllo impedenza, sei nel posto giusto.

Sono specializzato in PCB ad alta velocità, layout PCB RF, PCB multilayer e routing con controllo impedenza per sistemi elettronici avanzati. Che tu stia lavorando su WiFi, Bluetooth, 5G, IoT, sistemi embedded o progettazione di antenne, ti fornisco soluzioni PCB ottimizzate e facilmente fabbricabili.

Con comprovata esperienza in PCB per dispositivi medici indossabili, PCB IoT, circuiti RF e progettazione di PCB ad alta frequenza, garantisco integrità del segnale, integrità della potenza, conformità EMI/EMC e layout pronti per la produzione.

I MIEI SERVIZI INCLUDONO:

• Progettazione PCB ad alta velocità (DDR, USB, HDMI, PCIe)
• Progettazione PCB RF (WiFi, Bluetooth, LoRa, 5G)
• Layout PCB multilayer (212 strati)
• Routing con controllo impedenza
• Ottimizzazione di signal e power integrity
• PCB conforme a EMI/EMC
• Progettazione di schematici e circuiti
• Ridisegno PCB, reverse engineering e debugging

SOFTWARE CHE UTILIZZO:

• Altium Designer
• KiCad
• EasyEDA

FILE CHE RICEVERAI:

• File Gerber (pronti per la produzione)
• BOM (Bill of Materials)
• File Pick and Place
• Schema in PDF
• File layout PCB

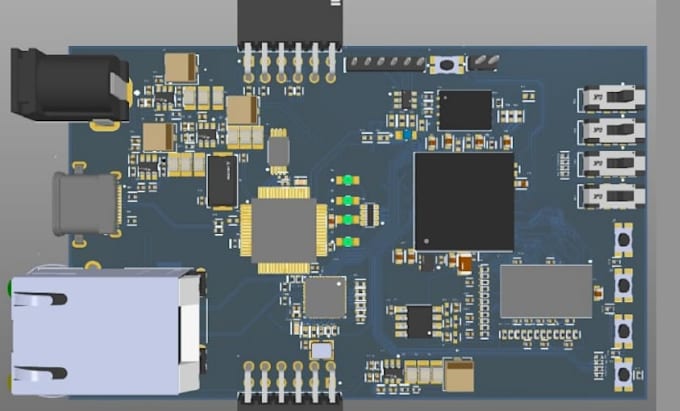

• Render 3D del PCB
• File foratura e output di produzione

Contattami ora
