Progetterò layout e schematic in altium designer
Informazioni su questo servizio
Sono un Ingegnere Elettronico specializzato in progettazione professionale di PCB per applicazioni IoT, embedded e industriali.
Con più di 4 anni di esperienza in progettazione elettronica e sviluppo di PCB, mi specializzo in sistemi embedded, hardware IoT, progettazione a basso consumo, prototipazione di prodotti e moduli di comunicazione. Ho progettato con successo layout di PCB professionali e pronti per la produzione per una vasta gamma di applicazioni.
Cosa consegno:
- Schemi Circuitali
- Layout di progettazione PCB (Altium Designer)
- File Gerber (pronti per la produzione)
- Bill of Materials (BOM)
- File Pick and Place
- Modelli PCB 2D & 3D
- Documentazione PDF
Specializzazione:
- Progettazioni PCB a 1 - 8 strati
- Routing a basso consumo e ad alta velocità & layout con controllo dell'impedenza
- Connettività wireless: Wi-Fi, BLE, NB-IoT, LTE, LoRa
Trasforma le tue idee in PCB di alta qualità, funzionali, con precisione e affidabilità. Sentiti libero di contattarmi riguardo al tuo progetto, sarò felice di rispondere alle tue domande.

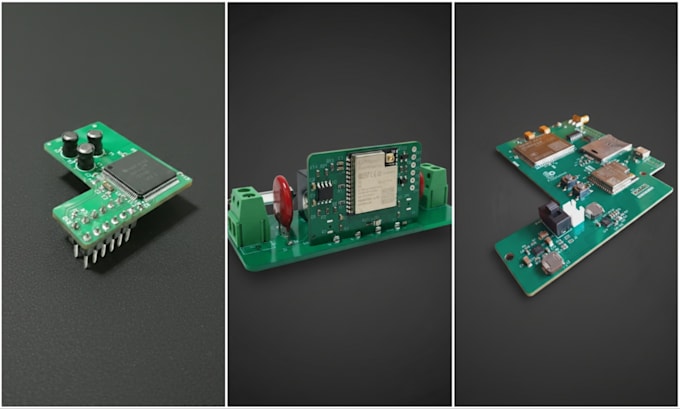

Il mio portfolio
Altri servizi della categoria Ingegneria elettronica offerti da me
FAQ
Traduzione automatica.
Quali file verranno consegnati alla fine del progetto?
File Gerber, 3D Step, PDF, BOM e Pick and Place saranno consegnati gratuitamente.
Quali sarebbero le dimensioni e la forma del PCB?
Cercherò di ridurre il più possibile la progettazione del PCB per ridurre i costi di produzione. Posso anche progettare schede PCB con forme personalizzate.
Quanto è sicuro il mio design o le mie informazioni?
Tutte le tue informazioni saranno mantenute riservate e la tua proprietà intellettuale resterà sicura.
