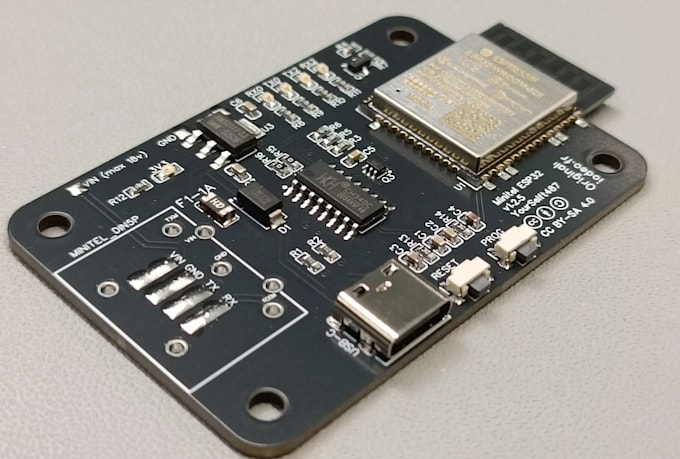

Realizzerò progettazione di pcb ad alta velocità, integrità del segnale, controllo dell'impedenza, esp32 in easyeda
Design PCB, hardware embedded, ingegnere elettronico
Sono Derek, un Ingegnere Elettronico con oltre 7 anni di esperienza in progettazione PCB, hardware embedded e sviluppo firmware per elettronica affidabile e pronta per la produzione. Il mio obiettivo ...
Informazioni su questo servizio
Ingegnere professionista di progettazione elettronica e hardware embedded con oltre 7 anni di esperienza specializzato in progettazione di pcb ad alta velocità, integrità del segnale, controllo dell'impedenza. Progetto layout complessi di pcb multilayer per garantire la validazione assoluta del segnale, trasmissione dati impeccabile e mitigazione rigorosa delle vulnerabilità EMI/EMC.
Servizi che offro
- - Layout di pcb ad alta velocità fino a 12+ strati con stackup ingegnerizzati
- - Calcoli di controllo dell'impedenza per coppie differenziali, linee RF
- - Analisi avanzata di integrità del segnale, ottimizzazione di crosstalk e riflessi
- - Ottimizzazione dell'integrità di alimentazione tramite rete di decoupling, topologia PDN
- - Routing ad alta frequenza, matching di lunghezza, tuning di fase per DDR, PCIe
- - Ottimizzazione completa del pcb per risolvere interferenze elettromagnetiche
Strumenti che utilizzo
Altium Designer, KiCad, Cadence Allegro, HyperLynx.
Formati di file consegnati
Gerber X2, ODB++, BOM, PDF dello schema, modello STEP 3D.
Perché lavorare con me?
- - Revisioni illimitate
- - Conformità rigida a DFMA per una fabbricazione senza problemi
- - Solida competenza ingegneristica nell'implementazione di hardware ad alta frequenza
- - Precisione assoluta del layout, isolamento del segnale, consegna di energia pulita
FAQ
Traduzione automatica.
Quali documenti di onboarding sono necessari per avviare il processo di layout?
Per garantire la massima precisione, devi fornire i file schematici finalizzati, datasheet dei componenti per footprints personalizzati e i tuoi vincoli meccanici per l'involucro. Definire chiaramente le preferenze di stackup o i produttori di pcb target fin dall'inizio assicura l'applicazione senza problemi delle regole di progettazione.
Come gestisci l'impostazione di integrità del segnale e controllo dell'impedenza?
Effettuo calcoli precisi di larghezza e spaziatura delle tracce basati sui costanti del materiale dielettrico e sui vincoli di stackup. Questo processo minimizza i riflessi e garantisce un routing pulito delle coppie differenziali per linee di trasmissione ad alta velocità.
Quali ambienti di progettazione utilizzi per la progettazione di pcb ad alta velocità?
Ogni progetto viene eseguito nativamente utilizzando strumenti di ingegneria standard del settore, principalmente Altium Designer, Cadence Allegro o KiCad. Questo garantisce piena compatibilità con le linee di produzione automatizzate e una generazione di esportazioni pulite.
Come garantisci che il design passi senza errori la produzione in fabbrica?
Ogni layout passa attraverso un rigoroso ciclo di verifica di Design for Manufacturing (DFM) e di Design for Assembly (DFA). Audito le distanze delle tracce, gli anelli di annullamento, le espansioni della maschera di saldatura e le rilassazioni termiche rispetto ai limiti di produzione reali prima di esportare i file finali.
Quali consegne pronte per la produzione sono incluse nel passaggio finale?
Riceverai un pacchetto completo di produzione, inclusi file Gerber RS-274X/X2 pronti, file NC Drill, una distinta materiali conforme IPC (BOM), coordinate di pick-and-place e un modello STEP 3D nativo.
Puoi ottimizzare un layout esistente che non rispetta le normative EMI/EMC?
Sì, offro servizi completi di ottimizzazione pcb per isolare bug di layout, discontinuità nel piano di terra e problemi di accoppiamento del segnale. Riprogettiamo topologie di tracce e reti di distribuzione di energia per rispettare i profili di emissione standard.
