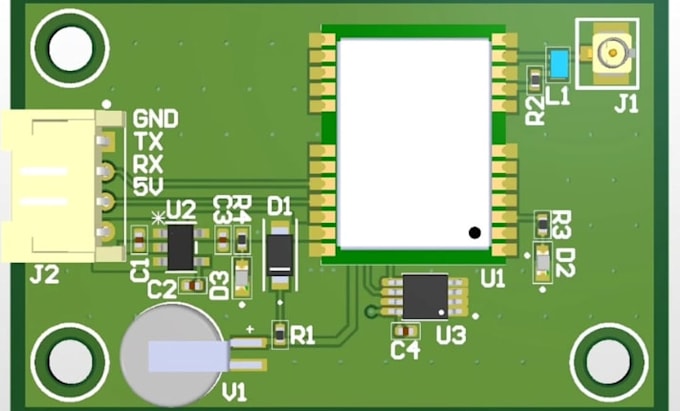

Creerò design di PCB multilayer, layout PCB, schemi usando KiCad
Ingegnere elettronico ed elettrico professionista
Sono Micheal, un progettista PCB con esperienza.
Mi concentro su layout PCB puliti ed efficienti, con forte integrità del segnale e rumore minimo.
Progetto soluzioni PCB affidabili e realizzabili dall...
Informazioni su questo servizio
Hai bisogno di un design avanzato di PCB multilayer, layout PCB e PCB Altium ottimizzati per la produzione?
Allora sei nel posto giusto. Consegnamo schede pulite, efficienti e pronte per la produzione con alte prestazioni e affidabilità usando Altium Designer, KiCad e EasyEDA.
Mi concentro su design di multilayer di alta qualità con routing corretto, integrità del segnale e analisi DFM per assicurare che il tuo PCB funzioni perfettamente e sia pronto per la fabbricazione.
Cosa offro:
- Design di PCB multilayer (2+6 strati)
- Ottimizzazione del layout e routing
- Design dello schema e sviluppo del circuito
- Esperienza in Altium PCB design
- Analisi DFM per la produzione
- Layout focalizzato sull'integrità del segnale
- Selezione dei componenti e creazione di footprint
- Revisione, debug e ridisegno del PCB
- File professionali puliti e organizzati
- Consegna rapida e comunicazione chiara
Software:
- Altium Designer
- KiCad
- EasyEDA
File che riceverai:
- File Gerber (pronti per la produzione)
- File di sorgente/design PCB
- Schemi (PDF + sorgente)
- BOM (Bill of Materials)
- File Pick & Place
Vantaggi:
- PCB pronto per la produzione
- Riduzione degli errori e dei rischi di produzione
- Prestazioni e affidabilità ottimizzate
CONTATTAMI ORA! iniziamo subito.
FAQ
Traduzione automatica.
Quali dettagli sono necessari per iniziare il mio progetto PCB?
Ho bisogno del tuo schema circuitale, dimensioni della scheda, numero di strati, lista componenti (BOM) e eventuali requisiti specifici come controllo dell'impedenza o segnali ad alta velocità.
Progetti PCB multilayer e ad alta velocità?
Sì. Progetto PCB multilayer, inclusi design ad alta velocità con routing, messa a terra e considerazioni sull'integrità del segnale.
Che software utilizzate per la progettazione PCB?
Utilizzo Altium Designer per layout professionali di PCB, insieme ad altri strumenti quando necessario per compiti specifici.
Il mio PCB sarà pronto per la produzione?
Sì. Riceverai file Gerber, file foratura e output pronti per la fabbricazione ottimizzati con analisi DFM.
Fai controlli DFM (Design for Manufacturing)?
Sì. Garantisco che il tuo design PCB superi l'analisi DFM, riducendo gli errori di produzione e migliorando l'affidabilità.
Puoi migliorare o ottimizzare un layout PCB esistente?
Sì. Posso analizzare, ridisegnare e ottimizzare il tuo PCB per migliori prestazioni, routing e fattibilità di produzione.
Gestisci anche il posizionamento dei componenti e l'ottimizzazione del routing?
Sì. Fornisco posizionamento ottimizzato dei componenti e routing pulito per prestazioni elettriche efficienti e design compatto.
Puoi progettare PCB per applicazioni specifiche come IoT o sistemi embedded?
Sì. Progetto PCB per dispositivi IoT, sistemi embedded, robotica e prodotti elettronici.
