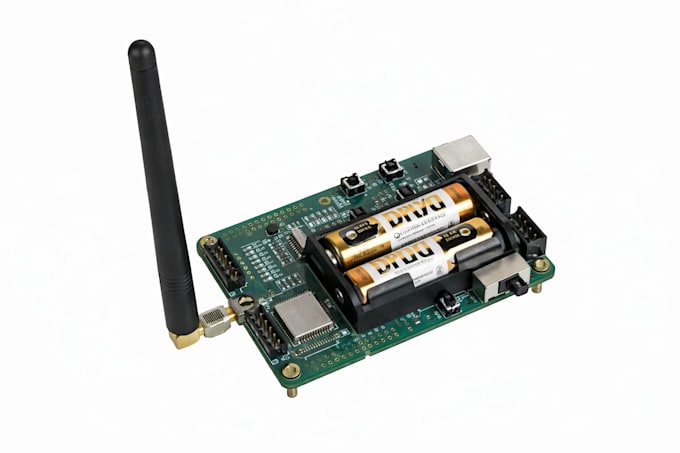

Progetterò layout RF PCB per wifi, bluetooth lora e IoT con antenna

Sono un ingegnere professionista di layout RF PCB con oltre 7 anni di esperienza nella progettazione di hardware ad alta frequenza, wireless e IoT che funziona in modo affidabile nelle condizioni reali. Fornisco layout RF PCB puliti, pronti per la produzione, per WiFi, Bluetooth, LoRa e IoT con integrazione corretta dell'antenna e impedenza controllata.

Ciò che offro:

• Layout RF PCB per WiFi, Bluetooth, LoRa, IoT
• Posizionamento e ottimizzazione del routing dell'antenna
• Impedenza controllata (50Ω/90Ω/100Ω)
• Progettazione di messa a terra RF e percorso di ritorno
• Pianificazione dello stackup multilayer RF PCB
• Pratiche di layout consapevoli di EMI/EMC
• Rete di matching RF
• Separazione di segnali analogici/RF a basso rumore
• Integrità del segnale ad alta frequenza
• Integrità dell'alimentazione per sistemi RF
• Layout compatti pronti per la produzione
• Progettazione per la produzione (DFM)
• Progettazione per l'assemblaggio (DFA)
• Controllo dei file Gerber e di fabbricazione
• Documentazione di progetto chiara

Ciò che consegnerò:

• Gerber pronti per la produzione
• Note sul stackup e impedenza
• File pick and place e forature
• Checklist di revisione del progetto
• File PCB puliti e etichettati

Ideale per:

• Dispositivi IoT
• Prodotti wireless
• Sensori intelligenti
• Sistemi RF embedded
• Startup e team hardware

Software che utilizzo:

• Altium Designer
• KiCad
• Fondamenti di CST (riferimento)
• Strumenti Polar impedance
• Strumenti DRC del produttore

Contattami subito
