Progetterò layout di pcb compatto e professionale in kicad
Informazioni su questo servizio
Trasforma il tuo prototipo disordinato in un PCB Professionale e Compatto!
Sono uno studente di Ingegneria Elettronica specializzato in KiCad. Mi concentro sulla miniaturizzazione dei progetti senza sacrificare le prestazioni, perfetto per droni, robotica o dispositivi indossabili dove la dimensione conta.

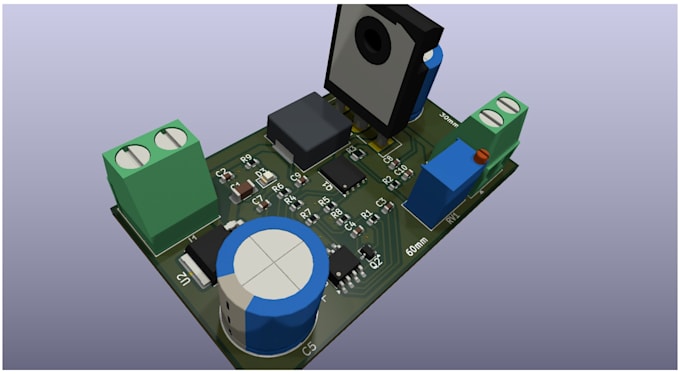

Progetto recente: Ho progettato un convertitore buck ad alta corrente compatto in soli 60x35mm con gestione termica ottimale.
I miei servizi: Captura dello schema: Da schizzi fatti a mano a schemi professionali.
Layout PCB: Routing compatto a 2 strati (bassa rumorosità e alta efficienza).
File di produzione: Gerber, Drill e Pick-and-Place (Pronti per JLCPCB/PCBWay).
Modellazione 3D: File STEP per il design della tua custodia. BOM: Lista dei materiali organizzata per un facile sourcing.
Strumenti: KiCad, Arduino, ESP32.
️
ATTENZIONE: Ogni progetto è unico. Per favore CONTATTAMI prima di ordinare per discutere le tue esigenze e ottenere il miglior prezzo. Trasformiamo il tuo progetto in realtà!
Formato di file:
Gerber
•
STEP
•
VRML
•
SCH
•
Software:
EasyEDA
•
KiCad
•
arduino
Interfaccia:
I2S
•
UART
•
USB
•
SPI
•
I2C
•
Wi-Fi
Il mio portfolio
FAQ
Traduzione automatica.
Spedisci le schede PCB fisiche al mio indirizzo?
No. Fornisco solo file di progettazione digitale (Gerber, BOM, Pick & Place, ecc.). Puoi inviare questi file a produttori come JLCPCB o PCBWay per farli fabbricare.
Quali file devo fornire per iniziare l'ordine?
Idealmente, uno schema (PDF o immagine disegnata a mano). Se hai solo un'idea, contattami prima così possiamo discutere i requisiti del circuito.
Manterrete la riservatezza sul mio progetto?
Assolutamente. Rispetto la tua proprietà intellettuale (IP). Non condividerò i tuoi file con terze parti. Sono disponibile a firmare un NDA (Accordo di Non Divulgazione) se necessario.
