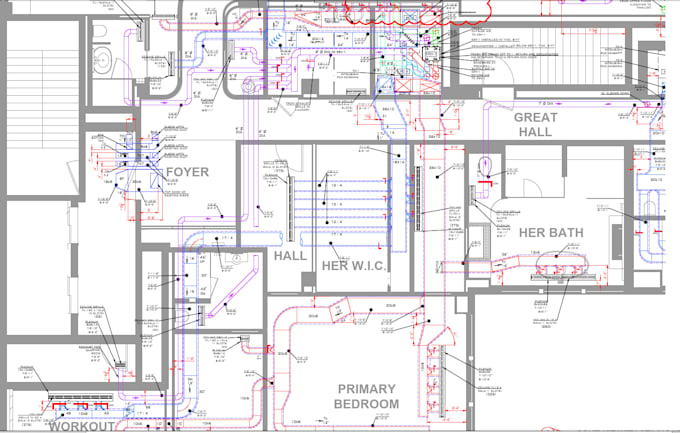

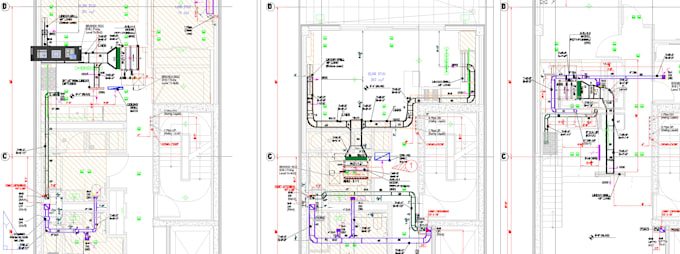

Disegnerò il layout dei condotti HVAC residenziali, pianta chiara, consegna rapida
Professionista CAD esperto e dedicato
20+ anni di CAD, dinamico, auto-motivato, promuovi la tua attività e il tuo prodotto a milioni di clienti. Disegna condotti HVAC, condotti di scarico fumi, CAD DWG 2D-3D, planimetrie 2D, spazi per mob...
Livello 2
Ha soddisfatto criteri di prestazioni elevate e ha una comprovata esperienza nel soddisfare le aspettative dei clienti.
Informazioni su questo servizio
Se cerchi un assistente affidabile per la progettazione, qui trovi il fattore di fiducia.
Esperienza nel settore: 50+ lavori di progettazione HVAC residenziale con duct e componenti (Fiverr dal 2017) clienti USA e CANADA.
Formazione in: Ingegneria meccanica diploma (1981).
Servizio offerto: Progettazione CAD di duct e raccordi, posizionamento delle dimensioni effettive con isolamento/imbottitura, collocazione di apparecchiature e diffusori in scala, con livelli indicati.
NESSUNA OFFERTA PER CALCOLO DEL CARICO DI RISCALDAMENTO O DOCUMENTI FIRMATI.
Cosa otterrai : (In 3-4 giorni, a seconda della complessità)
- Routing e layout impeccabili del duct HVAC considerando lo spessore dell'isolamento/imbottitura
- Posizionamento chiaro di diffusori, griglie e bocchette
- Dimensioni e flussi d'aria etichettati con precisione (CFM)
- Layer organizzati e coordinamento multi-trasparenza
- PDF ad alta risoluzione per la revisione iniziale
- Nuovo PDF + file sorgente (DWG CAD 2D) alla consegna
Software:- GstarCAD (compatibile con AutoCAD R12 e versioni successive, DWG 2D)
Perché scegliere questa GIG:-
- Consegna con rapidità e precisione
- Trasforma schizzi, schemi o redline in disegni tecnici puliti, scala, leggibili e impeccabili
- Offro piccole modifiche come gesto di buona volontà, senza costi aggiuntivi
- Offro lavori estesi come aggiunta di piani o disegni con costi nominali
Di cosa ho bisogno da te?
- VEDI DETTAGLI FAQ
Dimensione del progetto:
House
Preferenza per lo stile di consegna
Informa il freelance di eventuali preferenze o preoccupazioni relative all'uso di strumenti di IA nel completamento e/o nella consegna dell'ordine.
FAQ
Traduzione automatica.
Devo consegnare un documento firmato/timbro per il lavoro svolto?
No. Posso aiutarti a redigere con la scala corretta in base agli input specifici forniti. In questo pacchetto o GIG non sono inclusi calcoli ingegneristici, certificazioni, documenti firmati/timbroati, approvazioni di sistemi o visite in sito.
Per favore, contattami via e-mail prima di ordinare per la PERSONALIZZAZIONE del disegno del layout del condotto
Per favore contattami prima di ordinare per PERSONALIZZARE il disegno del layout dei condotti, così potrai ottenere un pacchetto di disegni 2d adatto in base alla complessità della rotta del condotto e del disegno di costruzione o fabbricazione.
Come iniziare a lavorare?
*Fornisci la dimensione calcolata dei condotti, la descrizione dell'elemento con il taglio, il percorso di base dei condotti (potrebbe essere una singola linea) con livelli di base e planimetria del pavimento (preferibilmente in CAD come sfondo). Su questa base, posso realizzare i disegni dei condotti. **Qualsiasi calcolo di dimensione o supporto o dettaglio di costruzione è fuori dal scope di GIG.
Come lavoro sul disegno del condotto?
-Disegnerò un disegno del condotto 2D come da progetto, schizzo, istruzioni e guida sulle dimensioni del condotto e diagramma del percorso. Per immagini poco chiare, chiederò il tuo suggerimento. Il mio tempo di risposta è di un'ora. -Invierò il file PDF della bozza per la revisione. Dopo l'incorporazione, invierò il file del disegno del condotto 2D per l'approvazione.
Domanda di base?
Per favore, fornisci il tuo piano meccanico e il modello CAD su cui lavorare, includendo la larghezza delle linee, la scala di lavoro e lo stile di annotazione. Questo aiuta sempre a velocizzare la produzione. - Se dovessi creare un modello CAD o uno sfondo da zero, ci si può aspettare un tempo extra e un pagamento aggiuntivo da parte tua. Chiedi pure.
