Farò pick and place da gerber o bom per jlcpcb e pcbway

Alcune informazioni sono state tradotte automaticamente.

Pakistan

Parlo Inglese

Trasformo le tue idee in prodotti reali

Designer professionista di PCB con oltre 8 anni di esperienza nel design di PCB, cattura schemi e layout per circuiti analogici, digitali e misti. Esperto in Altium Designer, KiCad e EasyEDA, realizzo...
Informazioni su questo servizio

Ciao,

Creerò file Pick and Place (CPL) precisi per JLCPCB e PCBWay usando i tuoi file di produzione PCB.

Per favore invia

  • File Gerber o file ODB++
  • Bill of Materials (BOM)
  • Layout/Source file PCB, se disponibile
  • Schede tecniche dei componenti o informazioni sul footprint, se disponibili

Riceverai

  • File pick and place / posizione (CPL)

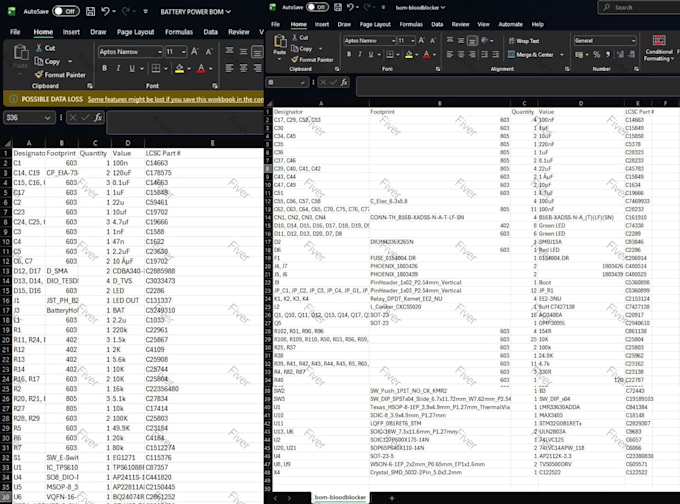

  • BOM pronto per l'assemblaggio
  • File Gerber aggiornati, se necessario
  • File formattati secondo i requisiti di JLCPCB o PCBWay

Per favore invia i tuoi file prima di effettuare l'ordine, così posso rivedere i requisiti e confermare il pacchetto più adatto al tuo progetto.

Specializzazione:

Progettazione circuito

•

Schematics

•

Layout

Formato di file:

Gerber

•

STEP

•

BRD

•

SCH

•

Pcbdoc

Software:

Altium Designer

•

Cadence OrCAD

•

EasyEDA

•

KiCad

•

Proteus

Interfaccia:

HDMI

•

MIPI DSI/CSI

•

I2S

•

TDM

•

UART

•

USB

•

SPI

•

I2C

•

SDIO

•

Wi-Fi

•

BLE

•

BT
