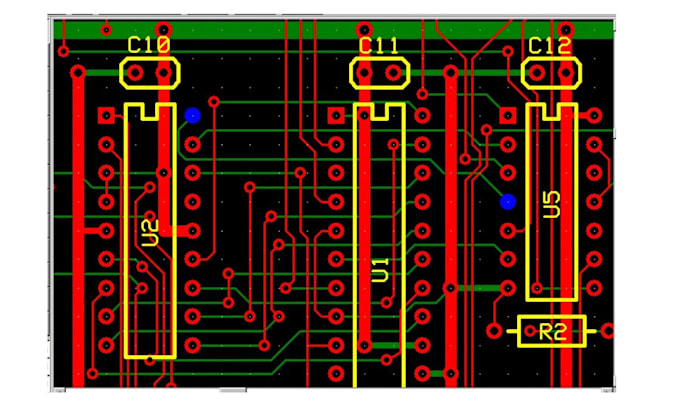

Farò layout e routing professionali di pcb per il tuo progetto in kicad o altium
Ingegnere di progettazione PCB Sr
Informazioni su questo servizio
Layout PCB pronto per la produzione, alla prima prova
Un layout sbagliato rovina schemi buoni. Dopo oltre 18 anni di progettazione di schede in IoT, sistemi industriali e embedded, so dove i progetti falliscono e come evitarlo.
Cosa ottieni:
- Posizionamento dei componenti ottimizzato per il flusso del segnale e la gestione termica
- Routing pulito con larghezze di traccia e distanze corrette
- Piani di massa, pour di rame e stitching delle via dove necessario
- Silkscreen, cortile e pulizia del livello di fab
- File Gerber + drill pronti per JLCPCB, PCBWay o il tuo fab preferito
- DRC pulito, zero errori alla consegna
Applico le migliori pratiche per: integrità del segnale, riduzione EMC/EMI, percorsi ad alta corrente, gestione termica e DFM (Design for Manufacturability)
Strumenti: KiCad, Altium Designer
Prima di ordinare, inviami un messaggio con il tuo schema (PDF va bene), vincoli di dimensione della scheda, numero di strati e eventuali requisiti speciali (impedenza controllata, regole specifiche del fab, ecc.)
FAQ
Traduzione automatica.
Devo fornire uno schematic?
Sì, è necessario uno schema completo e verificato prima di iniziare il layout. Posso anche progettare lo schema (vedi il mio gig di Schematic Design).
Quali file riceverò?
File Gerber, file drill e un readme di fabbricazione. I file sorgente sono inclusi.
Puoi rispettare le regole di progettazione di un determinato fab (ad esempio JLCPCB, PCBWay)?
Sì. Condividi il loro file DRU/regole o fammi sapere quale fab usi e configurerò di conseguenza.
Realizzi pcb ad alta velocità o RF?
Il digitale ad alta velocità (USB, HDMI, MIPI) è incluso nel Premium. La progettazione di RF/antenne è un preventivo personalizzato, contattami.
Puoi aggiornare un layout esistente invece di partire da zero?
Sì, inviami i file esistenti e descrivi le modifiche. Ti farò un preventivo di conseguenza.
