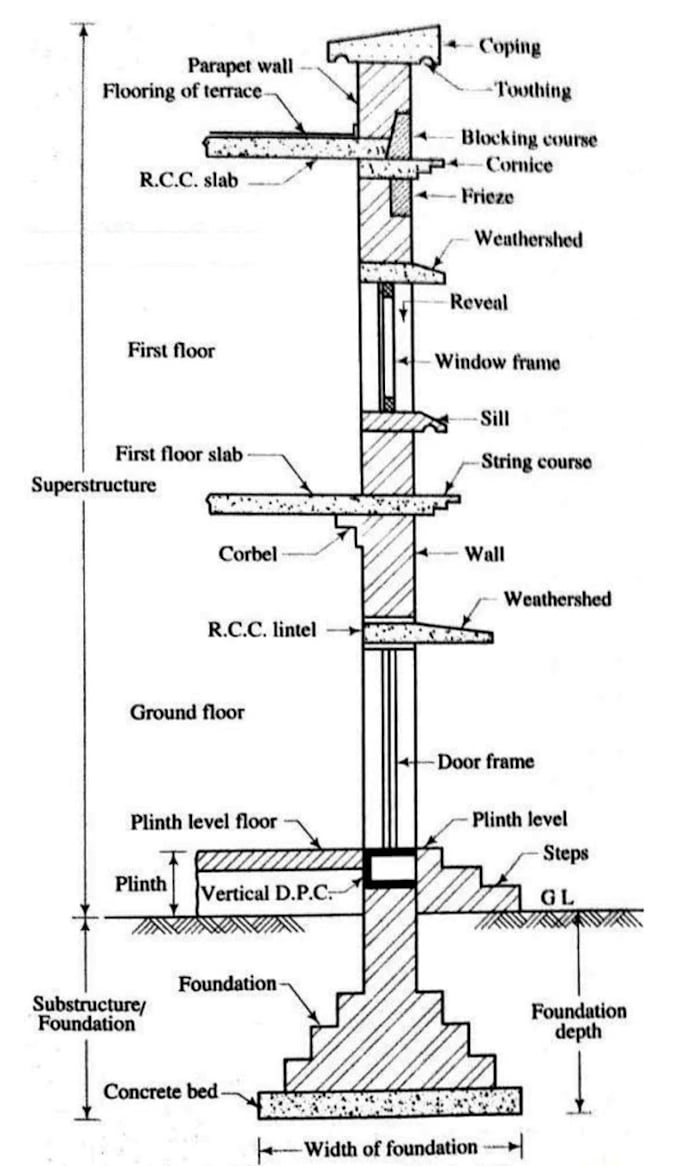

Questa immagine mostra una sezione verticale di un edificio, illustrando sia i componenti della sotto-struttura (fondazione) che della sovrastruttura (sopra il terreno) in dettaglio.

In basso, la fondazione si appoggia su un letto di cemento, garantendo stabilità alla struttura. Il livello di plinto è segnato sopra il livello del terreno, insieme a un D.P.C. (Damp Proof Course) per prevenire l’umidità che risale nelle pareti.

Salendo, il piano terra include un'apertura per porta con un architrave in R.C.C. sopra di essa per la distribuzione del carico. Il muro continua fino al primo piano, dove si vede un'apertura per finestra con componenti come soglia, telaio della finestra e protezione contro la pioggia.

La soletta del primo piano è supportata dal muro e include elementi come una cornice e un cornicione per scopi strutturali e decorativi.

In cima, il livello della terrazza comprende una soletta in R.C.C., il pavimento e un parapetto con copertura per proteggere il bordo del tetto. Sono incluse anche caratteristiche architettoniche come cornice, friso e corsia di blocco.

Nel complesso, il disegno rappresenta chiaramente i dettagli di costruzione, il trasferimento del carico e gli elementi architettonici di una sezione tipica di un edificio.
