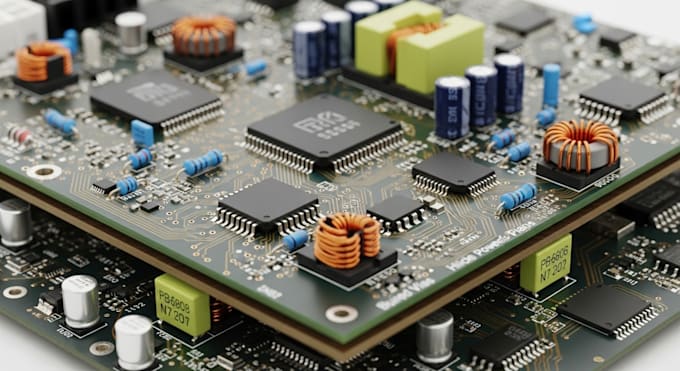

Realizzerò progettazione RF PCB con HDI, vias cieche e sommerse e ottimizzazione dell'integrità di alimentazione

Ciao acquirenti,

L'hardware ad alta frequenza si guasta in fretta quando layout, consegna di energia e routing RF non sono progettati insieme.

È qui che entro in gioco io.

Offro servizi professionali di progettazione RF PCB con un forte focus su architettura HDI, vias cieche e sommerse, e integrità di alimentazione (PI) per garantire un funzionamento stabile, basso rumore e prestazioni affidabili in condizioni reali.

Cosa offro;

• Layout PCB RF e a segnali misti
• Schede HDI con vias cieche e sommerse
• Reti di distribuzione dell'energia ottimizzate per basso rumore
• Percorsi di segnale RF puliti con correnti di ritorno adeguate
• Stack-up multilayer per sistemi ad alta frequenza
• Isolamento del ground, vias di stitching e schermature
• Piani di alimentazione a basso ripple per blocchi RF sensibili
• Focus sull'integrità di alimentazione
• Strategia di posizionamento di decoupling e condensatori bulk
• Progettazione di PDN a bassa impedenza
• Segmentazione e stitching del piano di alimentazione
• Isolamento del rumore tra linee RF, analogiche e digitali
• Applicazioni RF
• Schede di comunicazione wireless
• Dispositivi RF IoT e industriali
• Elettronica sensore RF

Contattami prima di ORDINARE così possiamo rivedere le tue esigenze di RF e alimentazione e scegliere l'approccio giusto per il tuo progetto.
