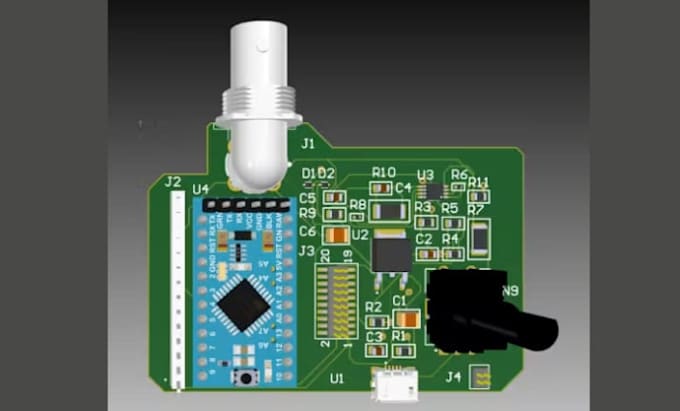

Progetterò rf pcb, antenna pcb, layout rf e matching di impedenza per dispositivo wireless
Ingegneria elettrica ed elettronica
Informazioni su questo servizio
Hai bisogno di un design professionale di RF PCB, integrazione di antenna PCB, layout RF o matching di impedenza per il tuo prodotto wireless?
Posso sviluppare o ottimizzare il tuo RF PCB partendo da uno schema, design di riferimento, datasheet o scheda esistente per prototipazione e validazione ingegneristica.
I miei servizi includono:
- Design e layout RF PCB
- Design e integrazione antenna PCB
- Routing a impedenza controllata di 50 Ω
- Routing microstrip e coplanar waveguide
- Reti di matching di impedenza RF
- Posizionamento componenti RF e messa a terra
- Ottimizzazione dello spazio libero e delle zone di keep-out per l'antenna
- Filtri RF e layout front-end
- Revisione, risoluzione problemi e ridisegno di RF PCB esistenti
- File PCB pronti per la produzione
Sono in grado di supportare applicazioni wireless come:
- Wi-Fi, Bluetooth e BLE
- LoRa/LoRaWAN e dispositivi sub-GHz
- GNSS/GPS
- IoT e sensori wireless
- Hardware RFID
- Prototipi RF e sistemi embedded
La performance RF dipende dalla corretta geometria delle tracce, stack-up, messa a terra, percorsi di ritorno, posizionamento delle vias, spazio libero dell'antenna, reti di matching e vincoli dell'involucro. Considero attentamente questi fattori durante il design e la revisione.
Costruiamo insieme un RF/wireless PCB affidabile e fabbricabile per il tuo prodotto...
GRAZIE!!!
FAQ
Traduzione automatica.
Puoi progettare un RF PCB dal mio schema?
Sì. Posso revisionare il tuo schema, componenti, requisiti RF e vincoli PCB prima di procedere con la produzione.
Puoi progettare un'antenna PCB?
Sì, a seconda della frequenza richiesta, dimensioni della scheda, stack-up, involucro e requisiti applicativi. Fornisci le informazioni tecniche rilevanti prima di ordinare.
Puoi lavorare con Wi-Fi, Bluetooth, LoRa o GNSS?
Sì. I requisiti RF variano molto tra le applicazioni, quindi ti consiglio di inviare il numero di parte del transceiver/modulo, la frequenza operativa e le informazioni sulla PCB disponibili per una revisione.
Puoi fornire routing a impedenza controllata di 50 Ω?
Sì, quando sono disponibili lo stack-up della PCB e i parametri del produttore. L'obiettivo di impedenza e la geometria della linea di trasmissione devono essere stabiliti in base allo stack-up reale di fabbricazione, non presunto.
Puoi ottimizzare un PCB RF esistente?
Sì. Posso revisionare un design esistente e identificare potenziali problemi relativi a routing RF, messa a terra, impedenza, posizionamento antenna, componenti e altri fattori a livello di PCB.
Garantisci una certa portata, guadagno, VSWR o performance RF?
Le performance RF dipendono da molti fattori oltre al layout PCB, tra cui costruzione dell'antenna, involucro, materiali, componenti, tolleranze di produzione e ambiente finale. Perciò non garantisco le performance RF misurate senza un adeguato processo di simulazione e/o misurazione.
Puoi fornire file Gerber?
Sì, dove incluso nel pacchetto scelto. I file di produzione possono essere preparati secondo i requisiti PCB concordati.
Puoi lavorare con i miei file PCB esistenti?
Sì, a condizione che i file sorgente e le informazioni di progetto siano disponibili e compatibili con il workflow concordato.
