Progetterò layout RF PCB per dispositivo wireless WiFi BLE e IoT

Alcune informazioni sono state tradotte automaticamente.

Nigeria

Parlo Inglese, Tedesco, Italiano, Francese, Portoghese

Esperto in progettazione PCB per elettronica di consumo, HDI e alta velocità

Sono un ingegnere di progettazione PCB specializzato in layout HDI ad alta velocità, progettazione multilayer, RF PCB per WiFi/Bluetooth/IoT e ottimizzazione di integrità del segnale e EMI/EMC. Proge...
Informazioni su questo servizio

Progetterò layout professionali RF PCB per dispositivi wireless WiFi, BLE e IoT con un forte focus su integrità del segnale, controllo dell'impedenza e prestazioni affidabili ad alta frequenza.


Sono specializzato nella creazione di progetti di RF PCB compatti ed efficienti che garantiscono comunicazioni wireless stabili, basso rumore e prestazioni ottimizzate dell'antenna per applicazioni embedded e IoT.


Con esperienza in hardware RF ad alta velocità, gestisco tutto, dalla comprensione dello schema elettrico fino al layout finale del PCB, inclusa la routing dell'impedenza controllata, progettazione di coppie differenziali, ottimizzazione del piano di massa e tecniche di riduzione EMI/EMC.


Il mio obiettivo è garantire che il tuo dispositivo wireless funzioni in modo affidabile nelle condizioni reali con perdita di segnale e interferenze minime.


Lavoro con strumenti standard del settore, tra cui Altium Designer, KiCad e EasyEDA per la progettazione di PCB di livello professionale e output pronti alla produzione.

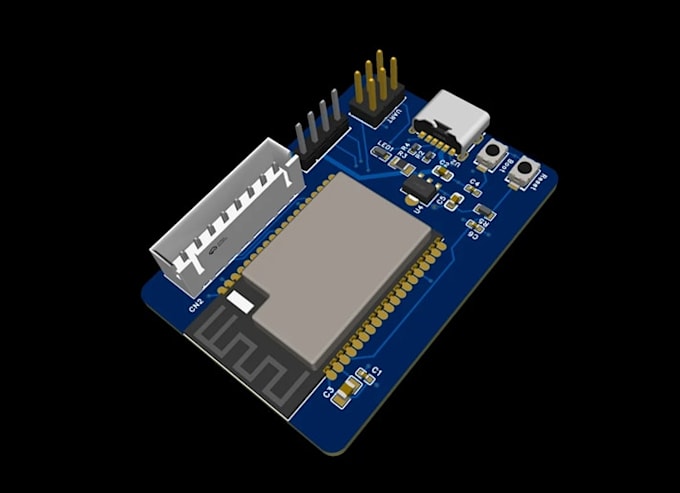

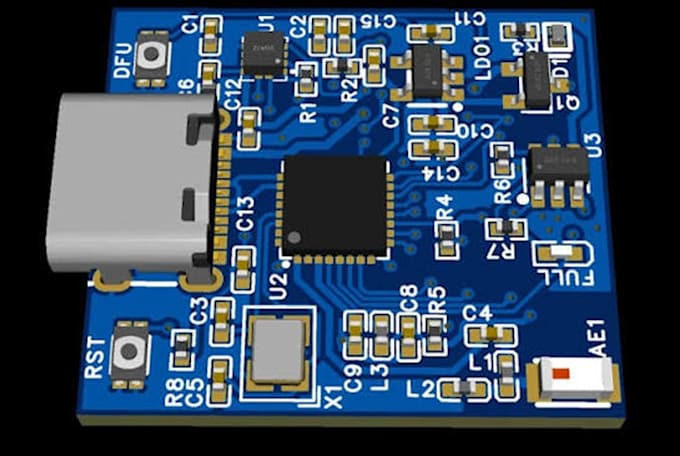

Riceverai consegne complete, tra cui file di layout PCB, file Gerber, file di foratura, BOM (Bill of Materials) e anteprime 3D del PCB per visualizzazione e convalida prima della produzione.


Contattami prima di ordinare

Specializzazione:

Progettazione circuito

Schematics

Layout

Formato di file:

Gerber

STEP

SCH

PDF

ODB

Software:

Altium Designer

Eagle CAD

EasyEDA

Fusion 360

KiCad

Interfaccia:

UART

SPI

I2C

SDIO

Wi-Fi

BLE

BT

GSM/GPRS

LTE

CAT-M1

NB-IoT
