Realizzerò un PCB di rettificatore SCR industriale con kicad

La progettazione di PCB per elettronica di potenza è una delle nicchie più esigenti nell'elettronica. Un errore di layout non causa solo un malfunzionamento, può distruggere componenti, far scattare sistemi di protezione o creare rischi per la sicurezza sul campo.

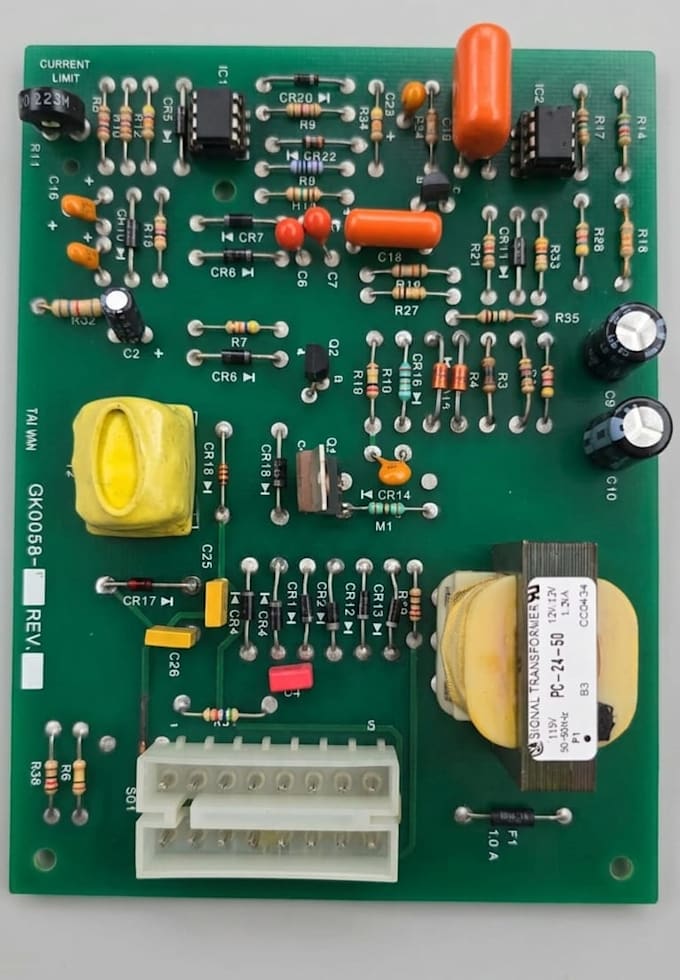

Progetto PCB industriali per applicazioni di rettificatori basati su SCR e controllo di potenza, che gestiscono ingresso AC reale, controllo di firing a fase angolare, loop di feedback di corrente e tensione, e circuiti di pilotaggio isolati. Il mio progetto di riferimento è stato realizzato per un caricabatterie industriale funzionante in una vera struttura, non in un banco di prova.

Ciò che ottieni:

Captura dello schema o revisione del progetto dal tuo riferimento esistente

Layout pulito, validato con DRC, con distribuzione di potenza e isolamento corretti

File Gerber pronti per la produzione, compatibili con qualsiasi produttore di PCB

Progetti realizzati con dissipazione termica e EMI in mente fin dall'inizio

Se hai una scheda che fallisce sotto carico, si disconnette in modo imprevisto o non è mai stata progettata per l'ambiente in cui opera, questo è esattamente il tipo di problema su cui lavoro.

Facciamo le cose per bene questa volta.
