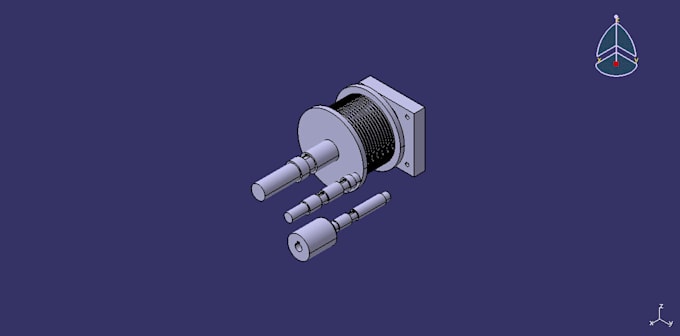

Progetterò ingranaggi, scatole del cambio e trasmissioni in catia v5 con disegni completi
Youness R
Informazioni su questo servizio
Traduzione automatica.
Una scatola del cambio si decide prima di disegnarla: rapporto, modulo, larghezza del faccio, distanza tra i centri.
COSA PROGETTO
- Ingranaggi a denti dritti, elicoidali e conico-planetari, riduttori a vite senza fine, traini di ingranaggi
- Carcasse del cambio, alberi, sedi dei cuscinetti, elementi di fissaggio
- Layout dei meccanismi: articolazioni, camme, dispositivi di sgancio rapido e di bloccaggio
- Lamiera, assemblaggi saldati e parti lavorate intorno alla trasmissione
COME LAVORO
1. Fisso il rapporto, il modulo, l’angolo di pressione e la distanza tra i centri prima di qualsiasi geometria.
2. Controllo il percorso del carico: flessione dell’albero, carichi sui cuscinetti, contatto tra denti, gioco.
3. Modello in CATIA V5 con un albero pulito e leggibile che puoi modificare in seguito.
4. Consegnò file nativi, disegni di produzione e una nota su ogni scelta fatta.
TOLLERANZE
I disegni sono tollerati secondo ISO 1101, ISO 2768 e ISO 286, con adattamenti scelti per il cuscinetto e l’albero, non copiati da una tabella. Una dimensione senza tolleranza è una dimensione decisa dal laboratorio.
COSA CONTROLLO PRIMA DELLA CONSEGNA
Le tolleranze, le posizioni estreme e le interferenze sono misurate sul modello, non supposte. Confermo la geometria rispetto al modello stesso, mai rispetto a un messaggio di stato.
CONSEGNA
File nativi di CATIA V5 più PDF, STEP, DXF, IGES e STL.
Preferenza per lo stile di consegna
Informa il freelance di eventuali preferenze o preoccupazioni relative all'uso di strumenti di IA nel completamento e/o nella consegna dell'ordine.
Scopri di più su Youness R
Youness R
Gearbox, mechanism and machine design in CATIA V5 and SOLIDWORKS
- DaStati Uniti
- Membro damar 2026
Lingue
Francese, Inglese, Arabo
I design gearboxes, mechanisms and machine parts in CATIA V5 and SOLIDWORKS, through to production drawings.
Spur, helical and bevel gear sets, shafts and bearing seats, linkages and cams, weldments and sheet metal, with drawings toleranced to ISO 1101, ISO 2768 and ISO 286.
I validate structures by FEA and check the result against hand calculation. A mesh convergence study decides the number I report, never a single run.
Before I quote I ask what decides the job: ratio, loads, standard, units, format, release. That is what keeps a correct delivery from being rejected over a detail.
Traduzione automatica.
FAQ
Traduzione automatica.
Quale versione di CATIA V5 supporti?
Dimmi la tua versione esatta (V5-6R20xx) prima di iniziare. Un modello salvato in una versione più recente non si aprirà in una versione più vecchia, ed è una delle ragioni più comuni per cui una consegna viene rifiutata. Se non posso adattarmi alla tua versione, te lo dirò subito.
Ricevo i file nativi?
Sì, sempre, in ogni pacchetto. File native CATPart, CATProduct e CATDrawing con una struttura chiara e leggibile che il tuo team può aprire, leggere e modificare. Sono inclusi anche PDF, STEP e DXF. Non consegno scatole nere.
Cosa succede se il mio brief è incompleto?
Allora te lo dirò prima che tu ordini. Materiale mancante, caso di carico mancante, standard mancante e datum non definito sono le quattro cose che rendono un disegno inutilizzabile in officina. Mandami quello che hai e ti elencherò cosa manca.
Puoi progettare il set di ingranaggi partendo da un rapporto e una coppia?
Sì. Dammi la velocità di ingresso, la coppia e il rapporto di cui hai bisogno, e scelgo modulo, larghezza del volto, angolo di pressione e distanza tra i centri, poi dimensiono gli alberi e i cuscinetti intorno a loro. Se hai già un modulo o una distanza tra i centri imposta, lavoro su quello e ti dico quanto costa.
Lavori anche con SOLIDWORKS?
Sì. Parti, assemblaggi, weldments, lamiera e disegni di produzione anche in SOLIDWORKS. Posso anche consegnare tramite STEP quando un fornitore lavora con un sistema diverso. Scrivimi e ti indirizzerò al pacchetto giusto.
