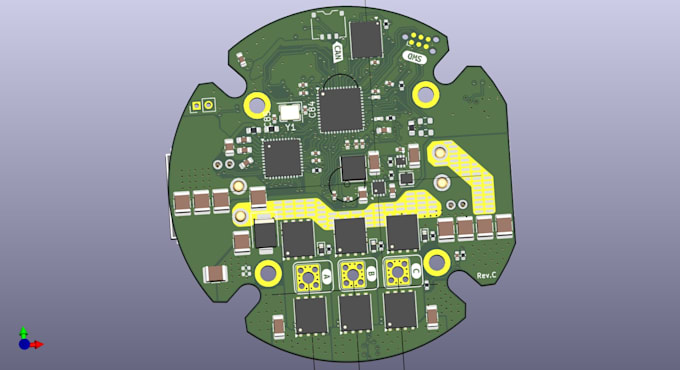

Progetterò schemi industriali IoT e layout PCB in Altium e Kicad
Esperto ingegnere di design embedded, specialista in schematic e progettazione PCB
Progetto prodotti IoT dalla prototipazione alla produzione—hardware, firmware e cloud in un unico pacchetto. Specializzato in design di PCB personalizzati (2-8 strati), firmware per ESP32/STM32/PIC/Je...
Informazioni su questo servizio
Stai creando un prodotto IoT o un sistema hardware complesso e hai bisogno di un layout PCB professionale pronto per la produzione?
Un PCB mal progettato può costarti migliaia di euro in errori di produzione e ritardi. Come ingegnere di progettazione embedded specializzato in architettura di sistema e integrazione IoT, non mi limito a tracciare le piste, ma progetterò per la manufacturability (DFM) per assicurarmi che il tuo prototipo funzioni al primo colpo.
Le mie competenze includono:
- Captura dello schema e layout PCB: Da circuiti semplici a schede multi-layer complesse.
- IoT e sistemi embedded: Routing ottimizzato per dispositivi connessi, microcontrollori e sensori.
- Strumenti di livello industriale: Competenza avanzata in Altium Designer, Proteus e EasyEDA.
- Design for manufacturability (DFM): Rispetto rigoroso delle dimensioni delle vias, delle regole di clearance e delle linee guida di routing.
- Dati di produzione completi: Consegna di file Gerber standard del settore, NC Drill, dati di Pick and Place, e BOM completi.
Contattami con i requisiti del tuo progetto prima di ordinare, così possiamo discutere la migliore soluzione architettonica per la tua scheda!
Formato di file:
Gerber
•
STEP
•
Software:
Altium Designer
•
EasyEDA
•
KiCad
•
Matlab
•
Proteus
Interfaccia:
HDMI
•
I2S
•
UART
•
USB
•
SPI
•
I2C
•
Wi-Fi
•
BLE
•
GSM/GPRS
•
LTE
•
Ethernet
Il mio portfolio
FAQ
Traduzione automatica.
Che software utilizzate per la progettazione PCB?
Utilizzo strumenti professionali e di livello industriale in base alle esigenze del progetto, concentrandomi principalmente su Altium Designer, KiCad e EasyEDA per uno sviluppo preciso multi-layer.
Quali file riceverò alla fine del progetto?
A seconda del pacchetto, riceverai tutto il necessario per la produzione: file Gerber, NC Drill, BOM, file Pick & Place, file Step 3D e i file sorgente originali.
Realizzi layout PCB multi-layer?
Sì, sono specializzato in routing fino a 4 e 6 layer, gestendo rigorosamente le regole di routing complesse, piani di massa e integrità del segnale per architetture avanzate.
Puoi aiutarmi se ho solo un'idea ma nessuno schema?
Sì! Scrivimi un messaggio. Posso aiutarti con la scelta dei componenti, l'architettura di sistema di alto livello e la bozza dello schema iniziale prima di passare alla fase di layout PCB.
